Maszyna do wytłaczania płyt falistych z tworzywa sztucznego z PVC

2. główny parametr techniki

1) Stożkowa wytłaczarka dwuślimakowa SJSZ-65/132

Średnica ślimaka: 65/132 mm

Konstrukcja śruby i beczki: specjalna śruba do płyty falistej

Sterowanie urządzeniami elektrycznymi: regulacja zmiennej częstotliwości, a dzięki przemiennikowi częstotliwości ABB moc silnika głównego wynosi 37 kW AC

Struktura przekładni: reduktor poziomy, koło zębate o utwardzonej powierzchni, przekładnia zmniejszająca prędkość i rozdzielacz są zintegrowane

Beczka ciepła i chłodu: podgrzewany przez rezystor elektryczny i chłodzenie wymuszonym powietrzem

Max wytłaczanie Wynik: 200-250kgs / godz

Z ceramicznym pierścieniem grzewczym, chłodzonym dmuchawą powietrza

Reduktor prędkości wykorzystuje twardą powierzchnię szlifowania zębów

2) Typ T. forma do wytłaczania

Szerokość wargi formy: 1050mm

Grubość deski: 0-7mm (regulowany)

Główna struktura: Główny kanał przepływunel to tryb wieszaka, z wewnętrznym regulatorem ilości przepływu, wyposażpz urządzeniem do regulacji wargi formy,

Tryb ogrzewania: pręt grzewczy ze stali nierdzewnej

Sekcje grzewcze: pięć sekcji

Materiały formy: specjalna stal stopowa do form

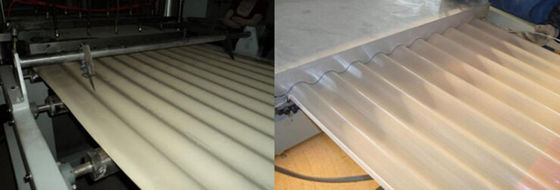

3) Maszyna do formowania fal

Wymiary maszyny formującej: (zgodnie z wymaganiami klientów)

Duża fala: R = 15 H = 16,5 Herb fali : 63mm

Mała fala: r = 9 h = 8 Herb fali: 36mm

Długość walca formującego: 1050mm

Materiały: stali stopowej

Głębokość azotu powierzchniowego: 0,1-0,14 mm

Szybkość formowania: 0,5-5 m / min

Tryb chłodzenia: chłodzenie wodne

Moc silnika walca: 2,2 kW

Przemiennik częstotliwości: WĄTEK

Rozmiar próżniowej formy do kalibracji: 1000/540 mm

Głębokość azotu: 0,1-0,14 mm

Tryb chłodzenia: chłodzenie wodne

Moc pompy próżniowej: 5,5 kW

4) Przycinanie brzegów maszyna:

Tryb przycinania: Ostrze noża

Ilość noża knifrblade: 2 zestawy

5) Wałek chłodzący

Wymiar rolek: 80 x 1000 mm

Ilość rolek: 10

Długość wspornika: 2500mm

6) Holowanie poza maszyna

Prędkość holowania: 0,5-5 m / min

Moc silnika pociągowego: 2,2 kW

Regulacja prędkości o zmiennej częstotliwości: ABB

7) Maszyna do cięcianmi

Tryb cięcia: Hydrauliczny tryb cięcia

Maksymalna szerokość cięcia: 1000mmm

Zakres ruchu cięcia: 500mm

W połączeniu ze sprzętem do pomiaru długości, automatycznym pomiarem i automatycznym cięciem

8) Szafka sterownicza:

Wszystkie kluczowe części elektryczne przyjmują znaną międzynarodową markę

Miernik temperatury: OMRON z Japonii

Stycznik: Schnejapochodzi z Francji

Falownik: WĄTEK

Inne urządzenie elektrycznes pochodzą z Zhengtai Group
